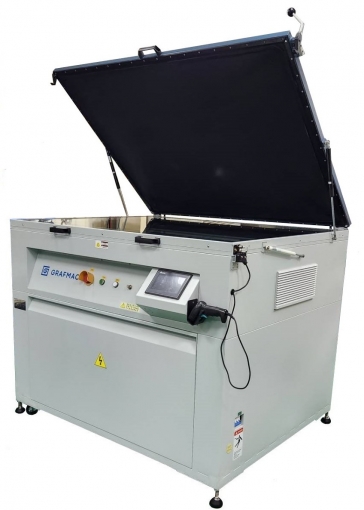

超精密網版曝光機 結合智能掃描電控系統
精準測光 實時監控 數位化管理 專為超精密網版所設計
功能與特點：
?採用特殊光學系統，曝光銳利，線條整齊
?採用變頻變壓器更節能，光線強度自動補償，燈管壽命更長
?全流程監測控制系統，曝光過程參數即時顯示
?第四代積算光量控制系統 HMI-PLC 採用人機介面，測量、控制精度達，儀器等級：曝光量誤差<±1%，可同步顯示：光能量(mj/c㎡)、光強度(mW/c㎡)、時間
?1:1曝光能量參數設定，絶對能量值，方便分析
?光學聚焦及高角度平行光鏡，提供均勻穩定的真平行光線
?開放性全面散熱系統，改善輻射熱對玻璃的困擾
?真空數據化系統，改善真空度不良的困擾
?可加裝工業級條碼掃描管理系統，並支援modbusm遠程曝光數據輸出記錄，實現全制程數據管理
本型錄僅供參考, 規格內容如有修改不另通知.
?採用特殊光學系統，曝光銳利，線條整齊
?採用變頻變壓器更節能，光線強度自動補償，燈管壽命更長
?全流程監測控制系統，曝光過程參數即時顯示
?第四代積算光量控制系統 HMI-PLC 採用人機介面，測量、控制精度達，儀器等級：曝光量誤差<±1%，可同步顯示：光能量(mj/c㎡)、光強度(mW/c㎡)、時間
?1:1曝光能量參數設定，絶對能量值，方便分析
?光學聚焦及高角度平行光鏡，提供均勻穩定的真平行光線
?開放性全面散熱系統，改善輻射熱對玻璃的困擾
?真空數據化系統，改善真空度不良的困擾
?可加裝工業級條碼掃描管理系統，並支援modbusm遠程曝光數據輸出記錄，實現全制程數據管理
光學聚焦 均勻集中的光能量 |
變頻式變壓器 無需穩壓器做輔助 燈管節流散熱系統 光線更穩定,壽命更長 |
| 監測控制系統 USHIO測光儀器  |
條碼管控掃描器 |
| 規 格 表 | ||||
| 規 格 / 型 號 | W-SP-3648HSF | W-SP-4860HSF | W-SP-6666HSF | W-SP-7272HSF |
| 最大網框面積 | 65 x 90cm | 95 x 120cm | 130 x 130cm | 150 x 150cm |
| 棕色片曝光面積 | 75 x 100cm | 105 x 130cm | 140 x 140cm | 160 x 160cm |
| 平行光曝光面積 (選配) |
75.5 x 106cm | 93 x 137cm | ||
| 標準光源 | 5000W保溫型紫外線, 波長範圍360~410nm,可無段調控 | |||
| 真空系統 | 1/4HP靜音型真空抽氣系統 | |||
| 電源需求 | 3相,380V, 50/60Hz ,15A | |||
| 機械尺寸 | 129 x 140 x 155cm | 160 x 171 x 155cm | 206 x 186 x 155cm | 221 x 201 x 195cm |
| 淨重 | 180kg | 220kg | 350kg | 480kg |
本型錄僅供參考, 規格內容如有修改不另通知.
